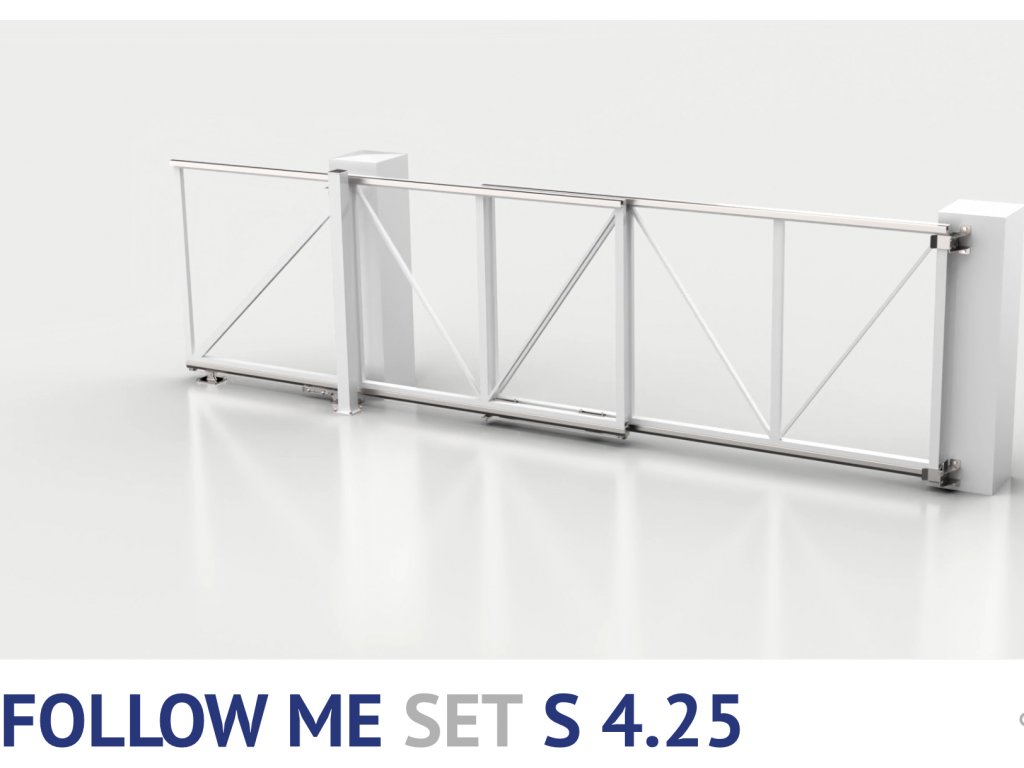

Brána samonosná teleskopická pojezd typ FOLLOW ME 4.25 pro průjezd šířky od 2,75 m do max 4,25 m

Neohodnoceno

Dostupnost Skladem (3 ks)
Varianta
29 887 Kč


Parametry

Značka Cais
Kategorie Brány teleskopické samonosné
Záruka 24


Popis

Brána samonosná teleskopická samonosná pojezd typ FOLLOW ME 4.25 - pro průjezd šířky od 2,75 m do max 4,25 m


Sestava dílů pro samonosnou teleskopickou bránu typ  FOLLOW ME 4.25 pojezd samonosné teleskopické brány je používán v případě omezeného místa pro zasunutí brány v otevřeném stavu. Konstrukce podvozku brány umožňuje zasunutí celé brány s úsporou místa  potřebného pro zasunutí konstrukce až o 35% dle rozměru brány.

E401EFBC-E8BD-4489-B5C9-43B8E27B2BD3

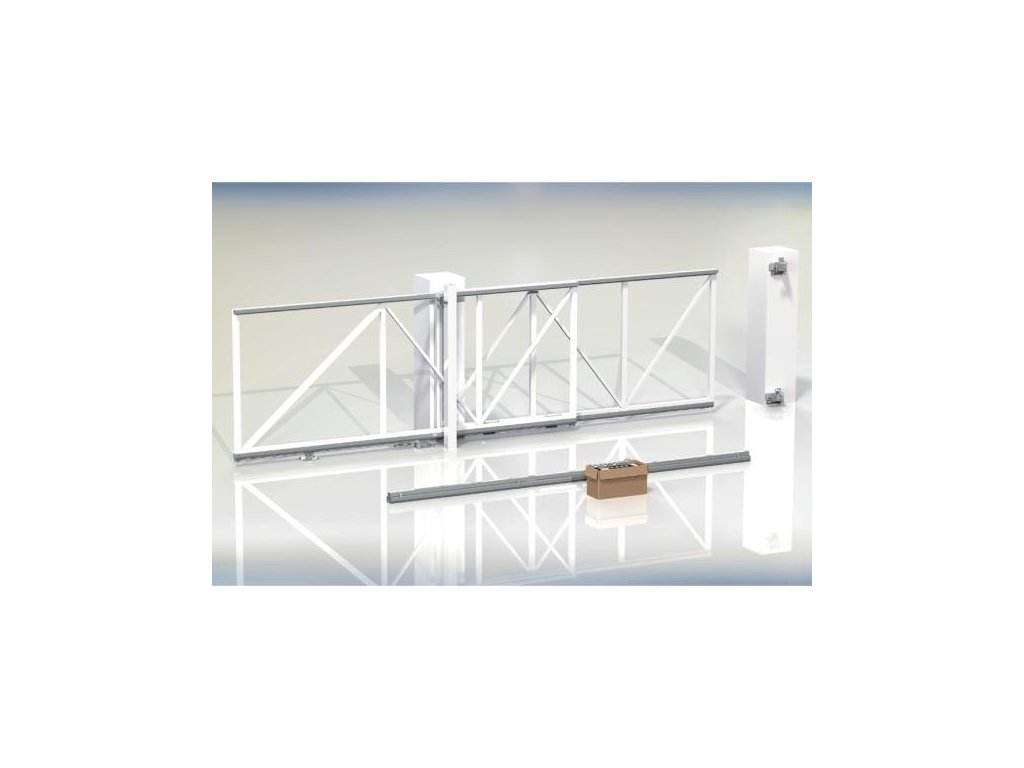

Brána teleskopická samonosná typ FOLLOW ME 4.25 m- kompletní set dílů pro výrobu samonosné teleskopické brány.

MANUÁL NÁVOD seznam dílů

FOLLOW-ME-MANUAL-02

  • Jedná se o kompletní dodávku pojezdu pro výrobu dvoudílné samonosné posuvné brány bez konstrukce brány
  • Pojezd je určen pro výrobu brány pro rozměr průjezdu od 2,75 m do max. průjezdu šířky vjezdu 4,25 m
  • Prostor pro zasunutí konstrukce brány dle tabulky na konci popisu

Teleskopická konstrukce pojezdu brány typ FOLLOW ME 4.25 m má především výhodu v úspoře místa potřebného pro zasunutí konstrukce brány v místě dojezdu, dle použité motorizace brány -úspora času při otevření nebo zavření samonosné brány.

Konstrukci pojezdu teleskopické brány je možné osadit různými typy pohonů bran.

Doporučené pohony bran , které disponují funkcí plynulého rozjezdu a dojezdu brány jsou pohony předních výrobců

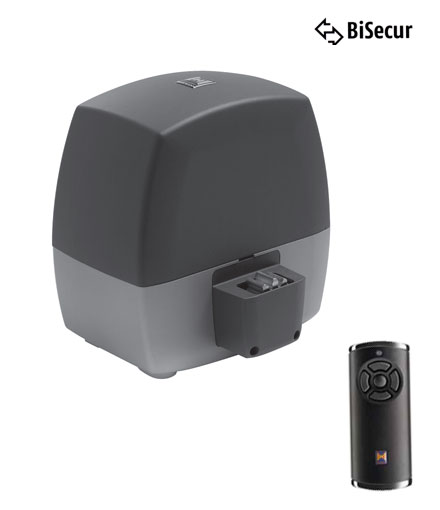

Hörmann

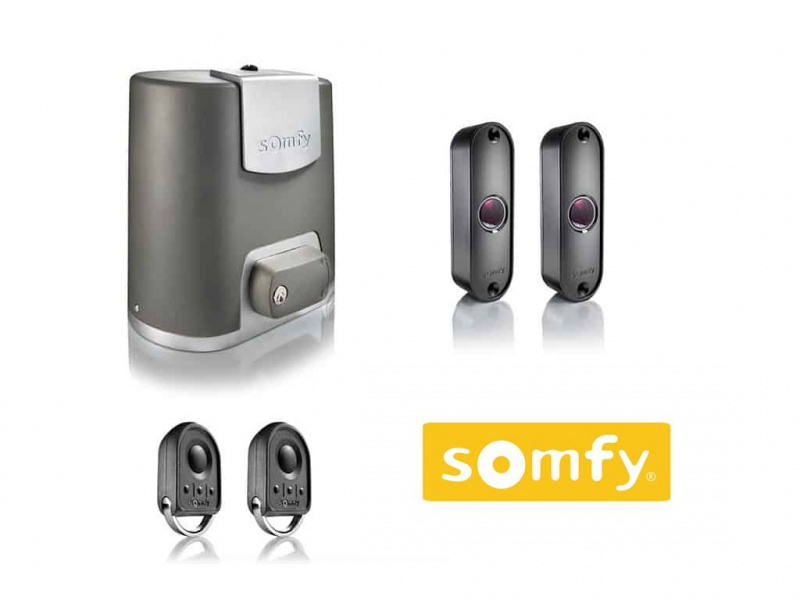

Somfy

Dodávka pojezdu dle výrobce obsahuje:

  • 2x SPEED S - nosný kyvný vozík
  • 1x RUN-S - dojezdové kolečko
  • 1x LAST-S - spodní dojezdová kapsa
  • 1x PILOT-SN - krytka vodicího profilu
  • 2x PARK - konzole pro dojezdovou kapsu a horní koncový doraz
  • 1x PADDOCK-SM - horní koncový doraz
  • 1x JRS-30 - vodicí kladka s kotvicí plotnou
  • 1x RR-30 - vodicí kladka
  • 1x DRIVER-38/3,4 - hladký pozinkovaný U profil 38x38 x 3 mm, 3,4 m
  • 1x DRIVER-38/4 - hladký pozinkovaný U profil 38x38 x 3 mm, 4 m
  • 1x STAGE-SZ-3,4 - pozinkovaný C profil, 3,4 m
  • 1x STAGE-SZ-4 - pozinkovaný C profil, 4 m
  • 20x Šroub M10x25
  • 20x Nýtovací matice M10 1x příslušenství
  • Set je testováno na 32 000 cyklů dle podkladu výrobce

Důležité upozornění: konstrukce brány není obsahem balení.

Technické informace parametry komponentů

  • Typ FOLLOW ME 4.25  je určen pro šířku průjezdu:  od šířky 2,75 - 4,25 m
  • Celková váha konstrukce  brány: max. 325
  • Materiál dílů : ocel
  • Povrchová úprava nosných dílů pojezdu - C profilů:  zinkováno
  • Povrchová úprava ostatních dílů - galvanické pozinkování

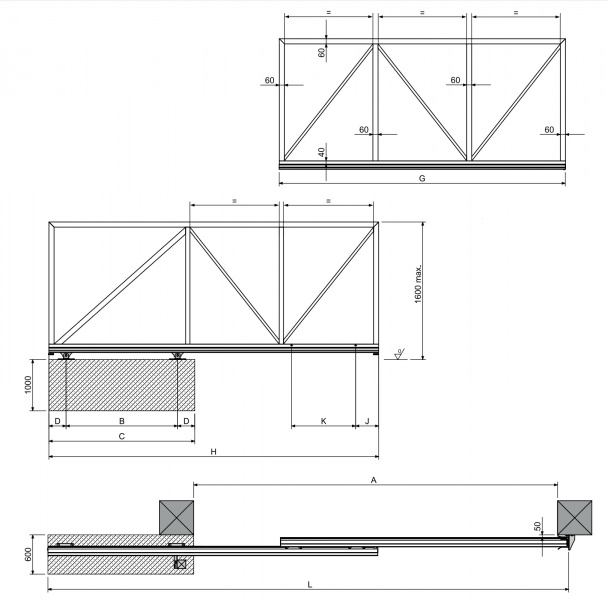

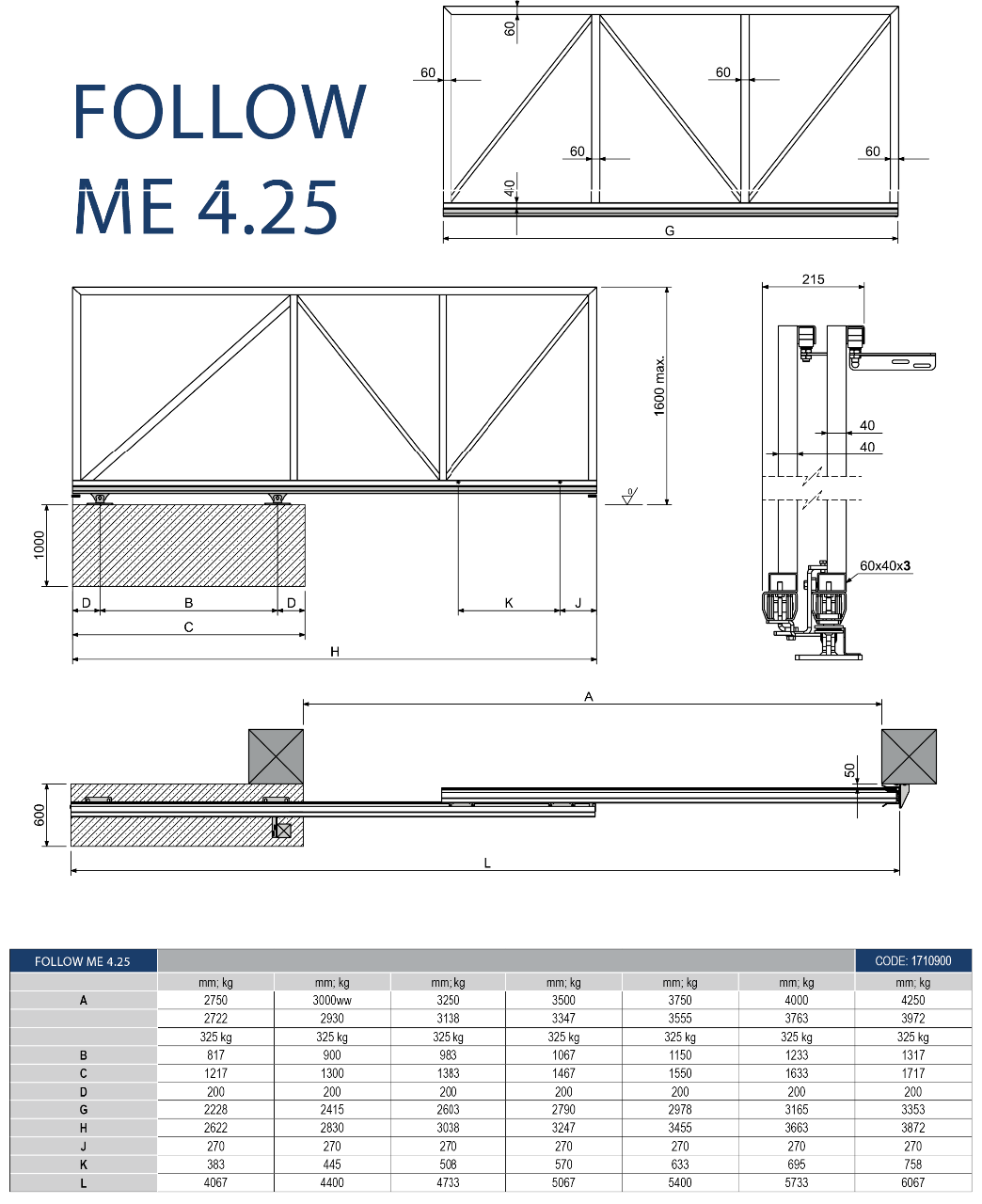

TABULKA ROZMĚRŮ STAVEBNÍ

FOLLOW ME 4.25_1 - kopie

DOPRAVA  :

Nadrozměrná přeprava TOP TRANS

Hmotnost dodávky 95 kg, baleno v kartonu, nosníky jsou dodávány ve svazku.

Záruka: 24 měsíců
